精密高速定轉子沖床

精密高速定轉子沖床配件

1.電動式模高調整

2.模高顯示精度0.01

3.寸動功能 單動功能 聯動功能

4.連動具有0°及90°定位停車功能

5.六組批量控制

6.二組斜槽控制

7.油壓鎖模

8.油壓式機座螺樁

9.油壓式舉模器和舉模臂

10.潤滑式冷卻循環機

11.獨立式電控箱

12.主機正逆轉裝置

13.一體式剎車離合

14.彈簧式防震墊腳

15.工作燈

16.維護工具及工具箱

精密高速定轉子沖床可選配件：

1.齒輪送料機（寬度選擇：150/200/300/400）

2.NC伺服送料機

3.雙頭料架（油壓式擴張/手動擴張）（寬度選擇：200/300/400）

4.S型整平機

5.噸位檢測儀

6.下死點監測器

7.電控箱空調

8.變頻永磁電機

精密高速定轉子沖床參數

公稱作用力：125T

能力發生點：3.2 mm

沖程：30 mm

沖程數：150-700 s.p.m

工作臺面積：1400×850 mm

下料孔：1100×200 mm

滑座面積：1400×600 mm

模高調整行程：360-410 mm

模高調整馬達：0.75 kw

主機馬達：37 kw

外型尺寸：2350×1800×4105 mm

總重量：27 tons

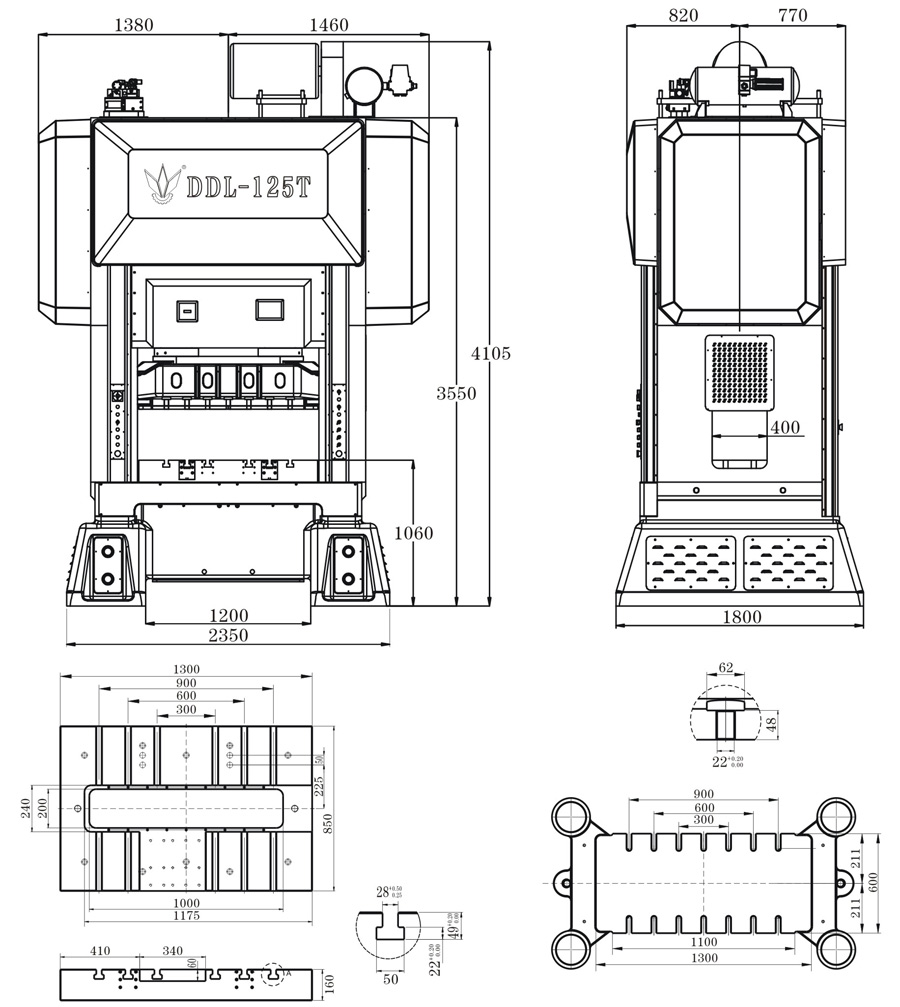

精密高速定轉子沖床結構

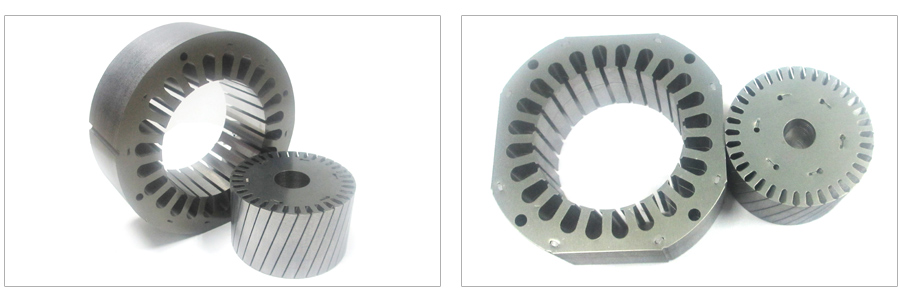

精密高速定轉子沖床沖壓產品

精密高速定轉子沖床保養：

 1、經常保持中心柱，滑塊導柱的干凈，以及架模時保持模具底板無臟物，以確保平臺的潔凈避免劃傷。 2、新機在使用1個月時，飛輪處加黃油（包括送料機），如果長時間沒有加油，會導致飛輪內部磨損，影響機床的性能，以后每次保養時也需加（耐高溫150℃以上的黃油） 

3、機臺循環油的更換：新機在1個月內更換1次，以后每隔半年更換1次，保證機床的正常運行和精密度（32#機械油或美孚1405＃）

精密高速定轉子沖床使用方法：

1、開機前應將設置在控制面板上的調速電位器（W）調到最低點（O點）位置。

2、在總電源開關（DK）接通后，電源指示燈亮，相序指示燈也應亮，否則應檢查相序是否正確。

3、用鑰匙開關接通控制回路后斷相。指示燈三只應同時亮，否則應檢查，排除故障。

4、順時針調整“調速”電位器，主電機帶動飛輪啟動，轉速應平穩無震蕩，無沖擊等現象存在。

5、在接通主離合器過程中，應左右手同時操作。在正式?jīng)_壓過程中應接通外控按鍵開關，并使調機按鍵開關處于復位狀態，才能正式工作，否則送料開關和模具故障信號失控。

6、在正式?jīng)_制過程中，由于主電機的靜差率隨不同負荷有變化，故在沖制不同零件時，可用設置在控制板上的電磁記數器，對轉速進行校正。
